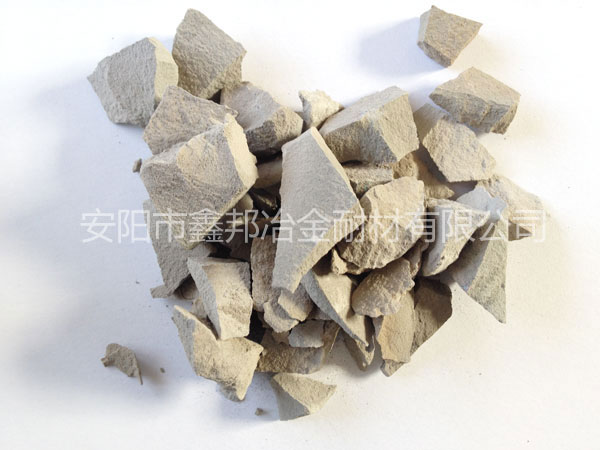

氮化硅鐵是一種以Si3N4為主要成分的混合物，通常伴隨有游離鐵、未氮化硅鐵及少量其他成分 。它在煉鋼和耐火材料領(lǐng)域具有廣泛的應(yīng)用，尤其是在高爐炮泥中，能夠顯著改善炮泥的開堵性能，滿足高爐出鐵的需要 。氮化硅鐵的穩(wěn)定性在高溫下表現(xiàn)良好，尤其是在氮?dú)鈿夥障拢軌虮３州^高的穩(wěn)定性 。
在氮?dú)鈿夥障?，氮化硅鐵的高溫穩(wěn)定性研究表明，隨著重?zé)郎囟鹊纳?，物相組成發(fā)生變化。例如，在1500℃時(shí)，試樣中存在的物相有β-Si3N4、α-Si3N4、Si2N2O、SiC以及Fe3Si；而在1600℃時(shí)，β-Si3N4含量增加，F(xiàn)e3Si、Fe5Si3、FeSi3種硅鐵合金共存，α-Si3N4、Si2N2O消失；當(dāng)溫度上升到1700℃時(shí)，β-Si3N4含量顯著下降并重新出現(xiàn)α-Si3N4，F(xiàn)e5Si3和FeSi相共存，F(xiàn)e3Si相消失 。
氮化硅鐵的穩(wěn)定性也與其粒度有關(guān)。較粗的硅鐵粉粒度有利于氮化反應(yīng)的進(jìn)行，因?yàn)檩^粗的硅鐵粉在反應(yīng)初期不會(huì)發(fā)生氮化反應(yīng)速度過快現(xiàn)象，從而避免了過燒結(jié)現(xiàn)象 。此外，氮化硅鐵具有高的耐火度、良好的抗侵蝕性、高的力學(xué)強(qiáng)度、良好的抗熱震性、較低的熱膨脹率和較高的抗氧化性等一系列優(yōu)點(diǎn) 。這些特性使得氮化硅鐵在耐火材料中具有不錯(cuò)的應(yīng)用，尤其是在澆注料、炮泥和復(fù)合耐火材料等方面 。
綜上所述，氮化硅鐵因其優(yōu)異的物理和化學(xué)性質(zhì)，在高溫環(huán)境下展現(xiàn)出良好的穩(wěn)定性，這使得它在耐火材料和煉鋼行業(yè)中得到了廣泛的應(yīng)用。
微信掃一掃
